Fordel:
1. Målingen påvirkes ikke af ændringer i væskedensitet, viskositet, temperatur, tryk og ledningsevne.
2. Der er ingen blokerende strømningsdele i målerøret, intet tryktab og lavere krav til lige rørsektioner
3. Serien af tekniske diametre er DN3-DN3000. Der er flere valgmuligheder for sensorbeklædning og elektrodematerialer
4. Flowmåleren kan være et to-vejs målesystem med tre indbyggede summerere, fremad total, omvendt total og difference total; den kan vise frem og tilbage flow og har en række forskellige udgange: strøm, puls, digital kommunikation, Hart
5. Eksplosionssikre instrumenter kan anvendes på tilsvarende eksplosionssikre steder
Ansøgning:
Vandbehandling
Kemisk industri
Drikkevarefabrik
Medicin
Landbrugsvanding
Typer af elektromagnetiske flowmålere
Parameter

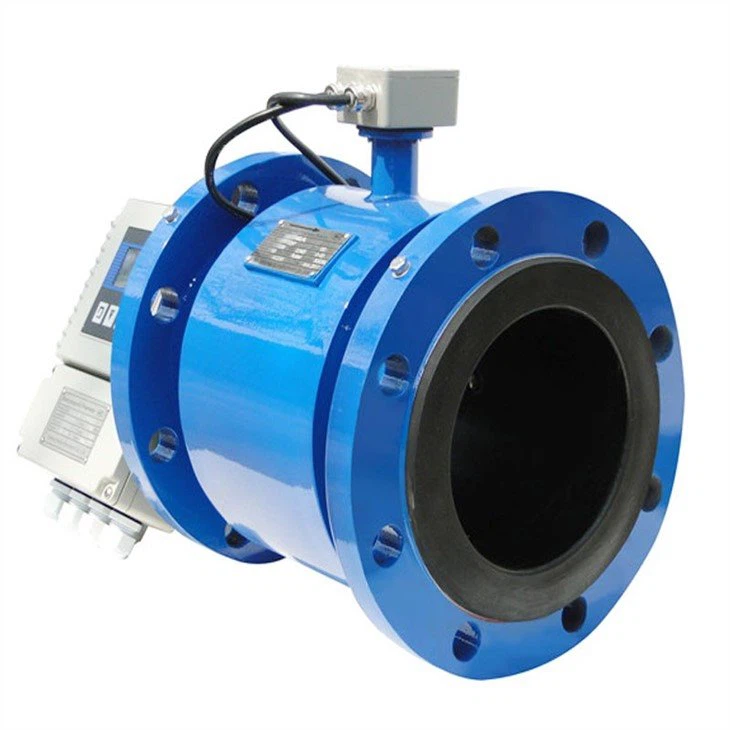

Produktnavn | Gylleflowmåler |
Max flowhastighed | 15m/s |
Nøjagtighed | ±0.5% ,±0.2% |
Væskeledningsevne | & gt;5μS/cm |
Nominelt tryk | 0,6Mpa,1,0Mpa,1,6Mpa,4,0Mpa(tilpasset til høj |
Kaliber | DN6-DN3000 |
Liner materiale | PTFE, PFA, F46, Neopren, Polyurethan |
Elektrode | SUS316, Hastelloy B, Hastelloy C,Titanium, Tantal, Platin-iridium |
Omgivende luftfugtighed | 5-100% RH (Relativ luftfugtighed) |
Omgivelsestemperatur | -25℃ til +60℃ |
Måleområde | 1500:1,flowhastighed<15m> |
Struktur type | Integrationstype, Fjernbetjeningstype, Indføringstype, Ex-proof type |
Beskyttelsesniveau | IP65 (standard), IP68 (valgfrit) |
Eks-bevis Mark | ATEX |
Strømforsyning | 24V, 220V, 3,6V batteri |
Signaludgang | 4-20Ma, puls |
Kommunikationsprotokol | RS485(Modbus), Hart |
Produkt standard | JB/T9248-1999 elektromagnetisk flowmåler |
Udvalg afelektrodermateriale
| Elektroder materiale | Korrosionsbestandighed |
SS316 | Gælder for industrielt/kommunalt drikkevand, spildevand og lavtætsende medier. |
Hastelloy B | Det har god korrosionsbestandighed over for alle koncentrationer af saltsyre under kogepunktet og er også modstandsdygtigt over for oxiderende syrer, alkalier og ikke-oxiderende saltopløsninger såsom svovlsyre, fosforsyre og organiske syrer. |
Hastelloy C | Det er modstandsdygtigt over for oxiderende syrer, såsom salpetersyre, blandede syrer, og også modstandsdygtigt over for oxiderende salte. Hvis hypochloritopløsningen er højere end normal temperatur, vil havvand korrodere. |
Titanium | Det kan modstå korrosion af havvand, forskellige chlorider og hypochloritter, oxiderende syrer, organiske syrer og alkalier, men er ikke modstandsdygtigt over for korrosion af relativt rene reducerende syrer. Men hvis syren indeholder et oxidationsmiddel, reduceres korrosionen kraftigt. |
Tantal | Det har fremragende korrosionsbestandighed og minder meget om glas. Bortset fra flussyre, rygende svovlsyre og alkali, er den modstandsdygtig over for korrosion af næsten alle kemiske medier |
Flowområde
Flowhastighed----flow sammenligningstabel | |||||||
| 0.01 | 1 | 2 | 3 | 4 | 5 | 15 |
15 | 0.0064 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
20 | 0.0113 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
25 | 0.0177 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
40 | 0.0452 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
50 | 0.0707 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
65 | 0.1195 | 11.9459 | 23.8919 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
80 | 0.1810 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
100 | 0.2827 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
150 | 0.6362 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
200 | 1.1310 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 565.4846 | 1696.4600 |
300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1272.3450 | 3817.0351 |
350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 1731.8030 | 5195.4089 |
400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2261.9467 | 6785.8401 |
450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 2862.7763 | 8588.3289 |
500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 3534.2917 | 10602.8752 |
600 | 10.1788 | 1017.8760 | 2035.7520 | 3053.6281 | 4071.5041 | 5089.3801 | 15268.1403 |
700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 6927.2118 | 20781.6354 |
800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 9047.7868 | 27143.3605 |
900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 11451.1050 | 34353.3157 |
1000 | 28.2743 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 14137.1669 | 42411.5008 |
1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 20357.5204 | 61072.5612 |
1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 27708.8472 | 83126.5416 |
1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 36191.1474 | 108573.4421 |
1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |
